藏石底座领域3D打印技术研究应用

2021-01-18 13:45:39 阅读量:

一、新闻:3D打印观赏石底座,数造湖南与湘潭市观赏石宝玉石协会深度合作

2019年3月15日,湘潭市观赏石宝玉石协会与数造科技(湖南)有限公司签署深度合作协议。此前,两家已签署3D打印合作协议。


(曲辉君会长与郑振鸣总经理一行合影)


湘潭市观赏石宝玉石协会,在3D打印宝玉石、观赏石底座方面,已在全国的行业协会形成示范效应,并申报了国家发明专利。



二、项目背景

1、随着经济发展,生活水平提高,藏石,已经成为很多奇石爱好者的生活选项、文化选项、交友选项、赏石品石的活动选项。

2、经济价值凸显。藏石,待价而沽, 成为理财、赚钱的一种方式。藏石展示,成为文化经济、艺术经济、场馆经济的一部分。

3、藏石的群众基础越来越好。中国观赏石协会于2005年8月25日成立。2010年在全国行业协会商会评估中获3A等级,通过商标认证。各省、市、县普遍建立了行业协会、行业俱乐部。以柳州为例,一个城市,拥有藏石门店400家。湘潭的观赏石宝玉石协会自2018年成立以来,已发展98位会员。观石、品石、寻石、展示、拍卖活动如火如荼。



4、随着藏石现象的炽热化,人们越来越清醒地认识到:

1)现有的藏石底座造型过于单一,结构过于简单。千篇一律——不能满足多元的需求,不能从结构上、意境上完美匹配每一块藏石。

2)每一个藏石都是独一无二的,每一个底座也应该是个性化量身定制的。人们对藏石底座的设计制作产生了新的、更高的要求。

籍此,3D打印技术制作藏石底座项目应运而生.


三、项目主要技术内容和工艺路线

1、先对藏石进行三维扫描,获取藏石的三维数据。


(三维扫描藏石)


2、对藏石的三维数据的形状特征进行分析,确立藏石底座设计的理念和思路。

(设计主题:滴水穿石)


3、依据藏石的三维数据设计底座。大家会惊奇地发现,将藏石放入底座,会实现底座的凹陷部分与藏石产生高度、完美的契合。

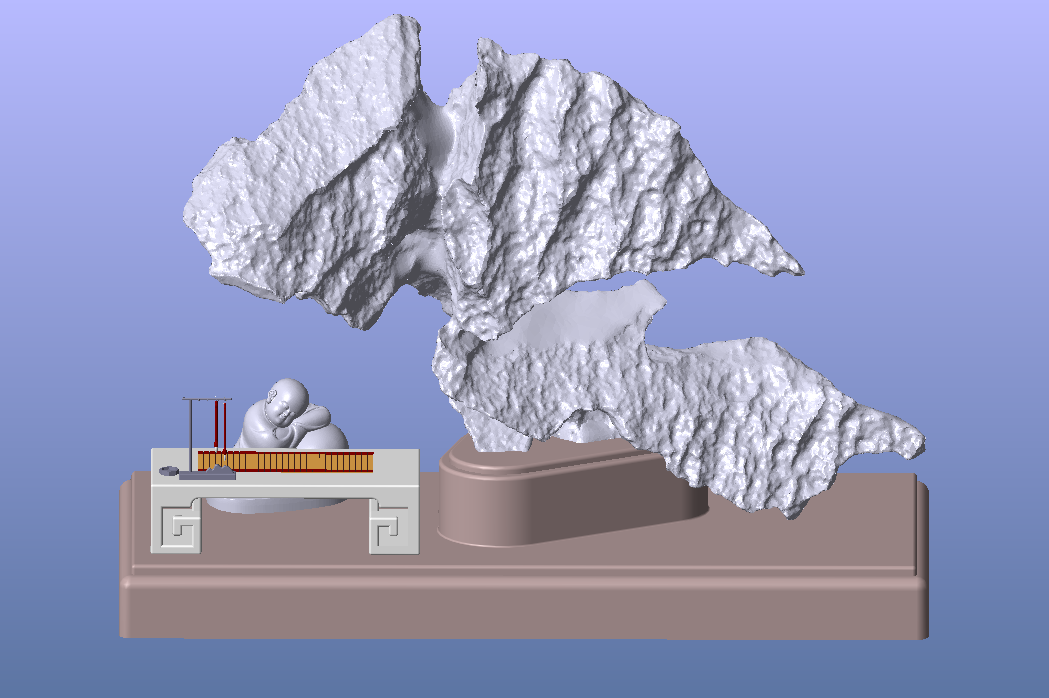

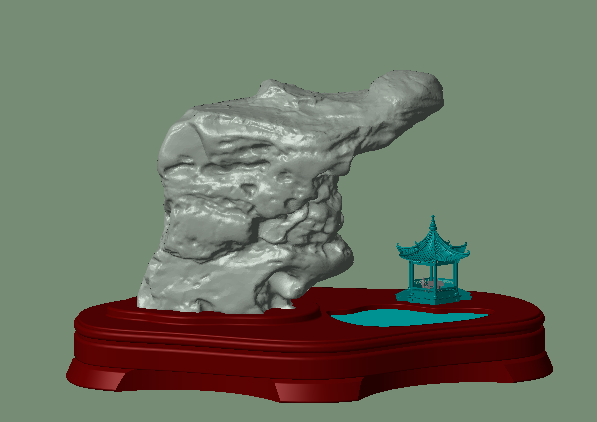

4、将底座的三维设计数据与藏石的三维扫描数据进行艺术虚拟三维成像。在虚拟空间,可增加客户体验感、认同感。

5、3D打印藏石底座,将底座进行后处理优化。

流程:

振动打磨抛光→内部灌石膏(定型)→外部腻子粉打平→喷漆。

镂空底座灌石膏。石膏与水的比例为100:60。    或者使用水晶滴胶,原理跟ab胶差不多。

喷漆:有手摇油漆,也有配合空气压缩机、气枪使用的手调漆,总体上说,手调油漆的上色效果,远远好过于手摇漆。手调漆比例:油漆与固化剂1:1 ,再加15-20%的稀释剂。



四、解决的关键技术

1、依托3D打印技术在造型方面无所不能的优势,让传统的底座设计和制作摆脱“形”的束缚,获得“形”的自由与解放。

传统的底座,采用木料雕琢而成。在造型上受到木材大小、形状的局限。基于传统的底座制作采用的是减材制造的工艺方式,用来制作底座的木料体积要大于底座的体积。在减材制造中,手工雕琢的能力与水平也十分有限。一些镂空、不规则的内空,很难通过传统手工雕琢出来。

2、利用3D打印技术——结构不占成本,只计算重量成本的成本计算方式,改变传统的底座手工制作——计算成本的方式。

传统的底座制作,多采用木料雕琢技术。手工雕琢,耗费大量时间,增加了时间成本。以3D打印技术制作底座,无论结构多么复杂,都只计算重量成本。所以,相比传统的制作工艺,底座的结构越复杂,底座的成本会更低。

3、让藏石底座与藏石更加匹配,实现完美契合。

用传统工艺制作的底座,无论工艺多么精巧,都不能实现底座与藏石的无缝契合。目前,尽管人们可以利用三维数据进行外形雕刻,也很难对复杂的内空结构进行雕琢。以3D打印技术制作藏石底座,是以藏石的三维扫描数据为依据的。其底座的凹陷部分,即是藏石存放时的嵌入部分。这两个数据实际上是一个数据。

4、减少底座重量成本,并达到传统木材底座的承重能力。

为降低3D打印底座的制造成本。数造湖南将底座打印成镂空结构,既满足了内部支撑,又减少了底座重量。对于一些大的底座,需要承受大的藏石重量,我们选择在底座内部灌入石膏、白色水泥等可凝固材料。既减少了打印成本,又满足了承重的功能。石膏、白色水泥等材料,也远比3D打印材料、木料便宜。

5、探索3D打印新技术、新方法,减少3D打印过程中形成的细微的纹理。这样可以缩短后处理时间。

无论是FDM打印,还是SLA打印,都会在打印件上留下材料逐层叠加时的纹理。通过改进打印方法,提升打印精度,可以缩短后处理的时间。

6、在底座后处理上,保留木材底座的天然纹理,避免打印底座的过度工业化。





四川、沈阳等地客人来数造湖南考察藏石底座3D打印项目

数造湖南介绍:

         数造科技(湖南)有限公司(简称“数造湖南”),是湘潭引入并联点的重点项目企业。首期投资3000万元,面积2008平方米。公司专注于3D打印机【SLA工业级打印机(3DSL系列)、桌面级3D打印机、金属3D打印机(3DLMP系列)】、三维扫描仪【(3DSS 拍照式系列)、手持式系列】的自主研发、生产与应用。在3D数字一体化服务方面,数造湖南在业内率先提出“3D+”思维,“数造+”模式,来服务各行各业,各经济板块。凭借三维扫描、三维(正向、逆向)设计、3D打印技术,为公共服务平台、企业一站式服务、院校合作、项目开发、知识产权保护方面,提供一体化解决方案。在“3D打印+智能制造”“3D打印+精准医疗与辅具研发”“3D打印+音乐”“3D打印+雕塑”“3D打印+文化创意”“3D打印+非遗”“3D打印+服饰”“3D打印+场馆建设”等方面,取得了骄人成绩。数造湖南,做3D打印应用领域专家。


数造湖南大事件:

2022年 获批中国科协2021-2025首批“全国科普教育基地”



2021年 主发起成立中国生产力促进中心协会增材制造专业委员会

2021年 获“中国好技术”称号

2021年 入选湖南省第二批“产教融合型企业”

2021年 成为中共湘潭市委党校干部教育培训现场教学点



2020年 获批湖南省首批“国家高新技术企业”

2020年 获批中国纺织工程学会科普教育基地

2020年 获批湖南省自然科技基金立项(与湖南工程学院合作)


2019年 获科技部火炬中心“全国科技型中小企业”称号

2019年 “数创空间”获省科技厅认定

2019年  获批“湘潭市10大自主创新示范工程”项目

2019年 产教合作:公司成功申报“扛旗世界纪录”



2018年 赵毅博士获国家级教学成果一等奖

2018年 获批湖南省重点科研计划项目

2018年 “数创空间”获湘潭市科技局认定

2018年 获批湘潭市“优质初创企业”称号



2017年 数造科技签约湘潭智造谷,数造湖南注册成立

2016年 赵毅博士成为全国增材制造标准化技术委员会委员

2015年 赵毅博士参与制定全国高职院校3D打印实训标准

2014年 赵毅博士获得上海市技术发明二等奖

2008年 赵毅博士成功研制激光人体三维扫描仪

2004年 赵毅博士成立上海数造机电科技股份有限公司

2003年 赵毅博士研制出白光三维扫描仪

2000年 赵毅博士获国家科技进步二等奖

1998年 赵毅博士获国家教育部科技成果一等奖

1997年 公司创始人赵毅博士研发出光固化3D打印机
